主頁（http://www.130131.com）：摩托羅拉軍刀對講機拆解評測，美國大兵的裝備 這次給大家拆解科普一下美軍曾經的旗艦——摩托羅拉軍刀對講機，欣賞一下頂級的造工。這個軍刀是摩托羅拉專門為軍隊和警察部隊生產的通信設備，就是saber對講機。 這曾經是世界上性能最好的對講機，發展到現在分為三代，一二代基本都退役了，system

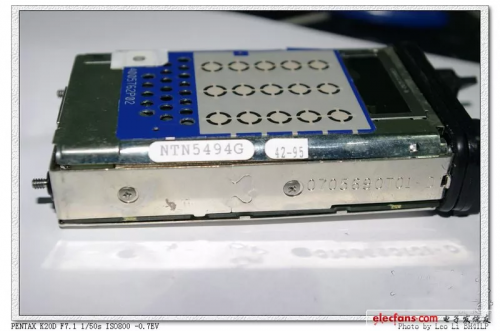

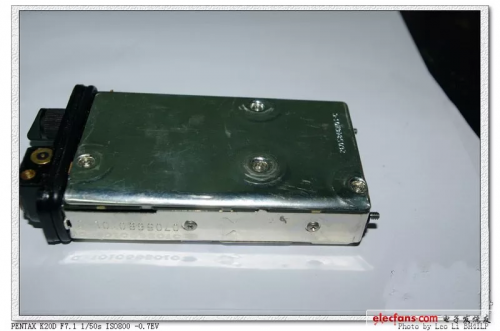

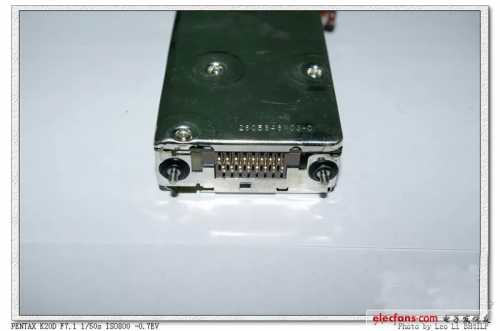

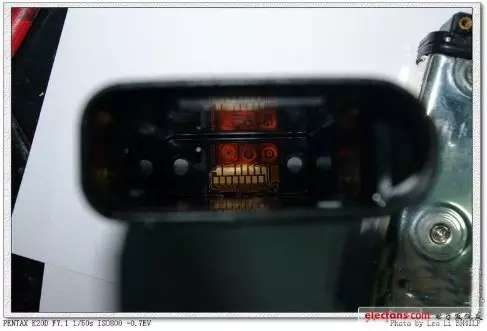

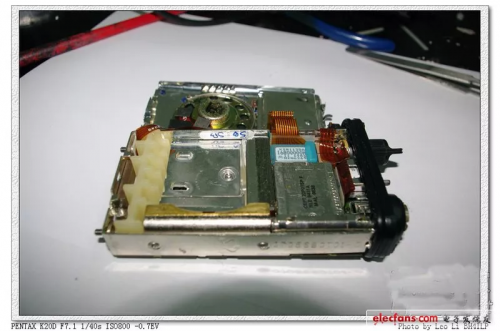

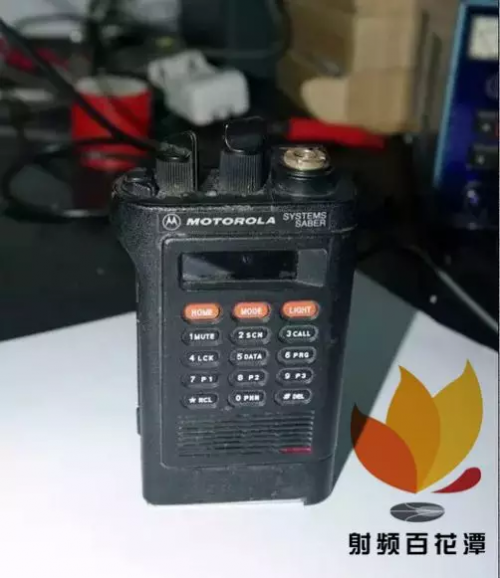

saber和三代的數字astro saber還有不少在警察部隊和國民警衛隊服役，下面就讓我們進去主題吧。 下面來一個我這臺機器的正面靚照 這臺應該是三代系統軍刀 system saber 估計是香港警察退役的，機殼是長刀版的，也就是可以加裝加密模塊的，但是機器里面沒有加密模塊。 好的接下來開始吧，把外殼拆掉。 內部初體驗 跟外套合影一下 側面是序列號 和生產時間 側面的按鍵 背面看看 可以看到雖然脫掉了外套，但是里面還穿著內衣，真正的精華不是輕易能看見的 哈哈 下面的觸點跟外殼里面的柔性電路板通信， 整個外殼是全封閉的 雖然不是像R刀和八重洲vx 6r vx
7r那樣的潛水級防水，但是這個防水級別從各個角度用水龍頭沖洗是絕對不會有一滴水進入機器內部的。 可見軍用東西就是不一樣。話說6R的防水性能也不怎么樣，我的6r讓我扔到游泳池底下照樣還是從背面標簽下面的孔里進水了……7r的防水性能還不如6r呢……所以日本設備也就是功能花哨，真正實在的還是老美。 不過話說回來，價格也不在一個數量級上，當年的軍刀價格可是上千美元的東西 看看外殼里面的柔性電路板和觸點。 把保護層拆掉，可以看到背部，先上幾個局部特寫調調大家胃口 看著電路板的做工 元件的焊接質量 還有這個芯片的封裝，全是陶瓷封裝的呀，中國做電子啥時候能嚴謹到這個水平呀!這用料全是黃色的鉭電容……日本同期的設備

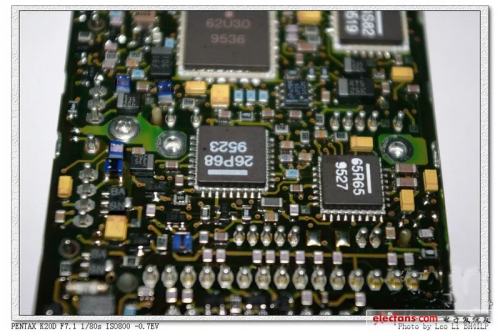

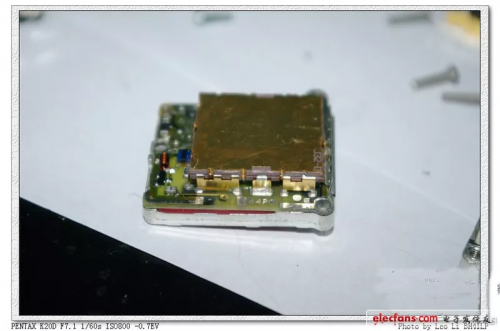

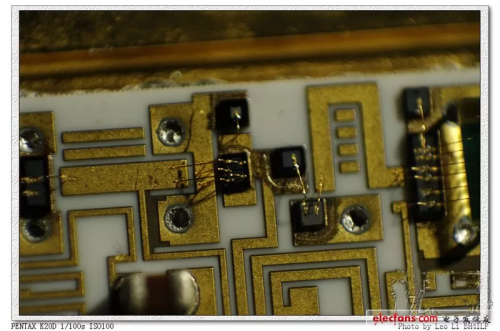

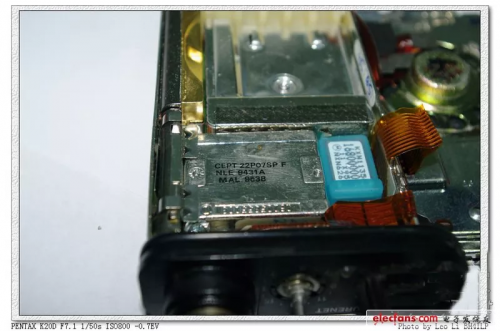

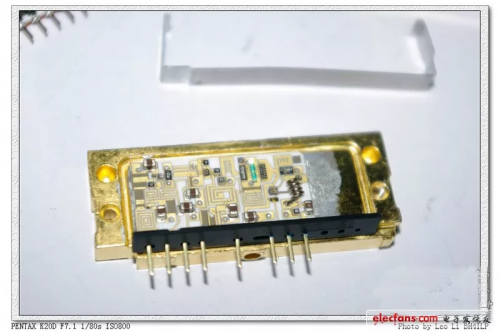

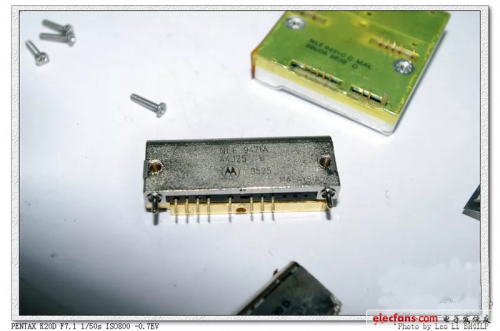

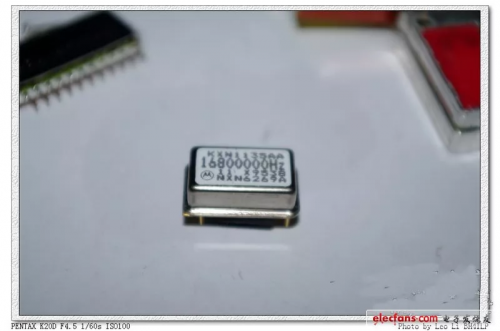

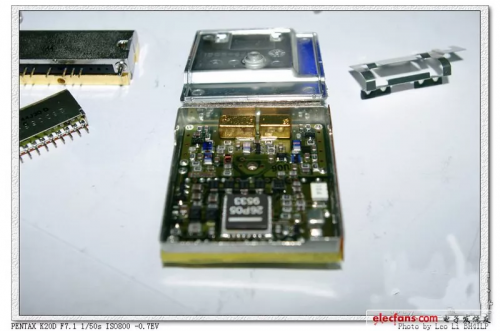

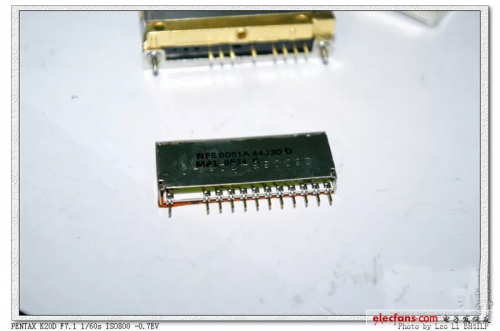

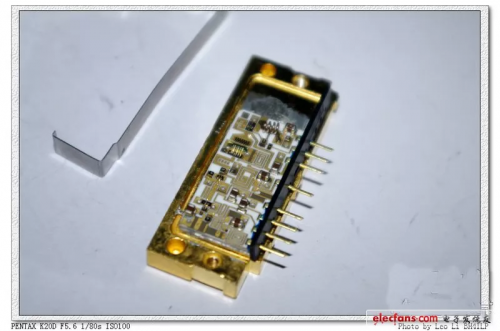

馬蘭士c150 c450百分之九十五都死在電解電容上了…… 特寫一下這兩個芯片 這個最大個的應該是cpu了吧 看看芯片下面淡淡的黃色，那是黃金走線呀!看看旁邊藍色的繞線電感這做工 太贊了! 繼續芯片特寫 下半部分特寫，屏住呼吸哈，就要轉身了 呵呵 漂亮吧?最下面的 塑料塊是加密模塊的站位塊，上面是各種功能模塊。 全是模塊化設計，方便戰場上快速修理，整機所有單元都是插接在主板上的，部件通用化程度非常高，跟槍械的設計理念是樣的，可以非常方便的用尸體拼裝。 而且好多部件不同頻率的機器 不同型號甚至不同代的機器都是通用的。 全是模塊化設計，方便戰場上快速修理，整機所有單元都是插接在主板上的，部件通用化程度非常高，跟槍械的設計理念是樣的，可以非常方便的用尸體拼裝。 而且好多部件不同頻率的機器 不同型號甚至不同代的機器都是通用的。 側面在再看一眼。 晶振拆下來也再給一個特寫吧 晶振特寫，下面是濾波器模塊 這個是頻率合成器模塊也就是最大的那個模塊拆開之后…… 兩個金燦燦的東西很誘人呀 不知道是啥玩意…… 正面特寫 下面是最最精彩的壓軸好戲 功放塊 哈哈 背面金燦燦的太漂亮了 下面華麗轉身 下面功放塊開始曝光了哈 最漂亮的在這呢 金燦燦的 陶瓷基板上面的走線都是金的 開閃光燈的了 漂亮吧 印刷電感 高頻走線 簡直是藝術品 換個角度 看到隱約的金絲了么? 下面標頭反接 微距特寫 一根一根的金絲呀 都是金子呀 提個問題 為啥是裸露的硅片呢 怎么沒有環氧樹脂封裝呢? 全是裸硅片加金線，下面繼續科普，在高頻信號電路中很多新片都是沒有外部封裝的，直接用金線連接外部電路，這樣做的好處主要是可以降低封裝電容和分布電感。 因為信號頻率一旦高了之后，原本絕緣的東西就變得不再絕緣了，而是形成了電容從而使信號通過電容耦合到別處，另外對于高頻
過長的引線、引腳都會形成電感從而破壞原有的設計參數。 所以高頻信號處理經常使用沒有封裝的裸硅片，另外在功率放大電路中不加封裝也更有利于散熱。 (中國集群通信網 | 責任編輯：李俊勇) |
