主頁（http://www.130131.com）：公安350MHz TETRA數字集群無線通信系統WAP移動警務數據查詢業務

TETRA是歐洲電信標準協會（ESTI）制定的開放的數字集群無線通信系統標準，具有兼容性好、開放性好、頻譜利用率高和保密功能強等優點，目前得到了越來越廣泛的應用。TETRA數字集群無線通信系統可提供話音通信、短數據、分組數據等多種通信業務，用戶可基于這些業務、針對實際需求進行各種應用開發。

在基于TETRA數字集群無線通信系統的各種應用開發中，通過分組數據業務開發可實現通用的分組數據傳輸、圖片傳輸、電子郵件、網頁瀏覽、全球定位系統等多種數據應用，從而大大豐富并增強了350MHz TETRA系統的無線指揮調度功能和應用。

筆者作為公安350MHzTETRA數字集群無線通信系統（以下簡稱“350MHzTETRA系統”）的運維管理員，結合公安工作的實際需求，基于TETRA分組數據業務組織開發了WAP移動警務數據查詢業務（以下簡稱“WAP業務”），并在基層實際應用，將公安各種強大的后臺數據資源通過350MHzTETRA系統搬到公安工作現場，真正做到現場精確處警，提高辦案的效率和水平。

WAP業務的系統構成和實現
1. 系統構成

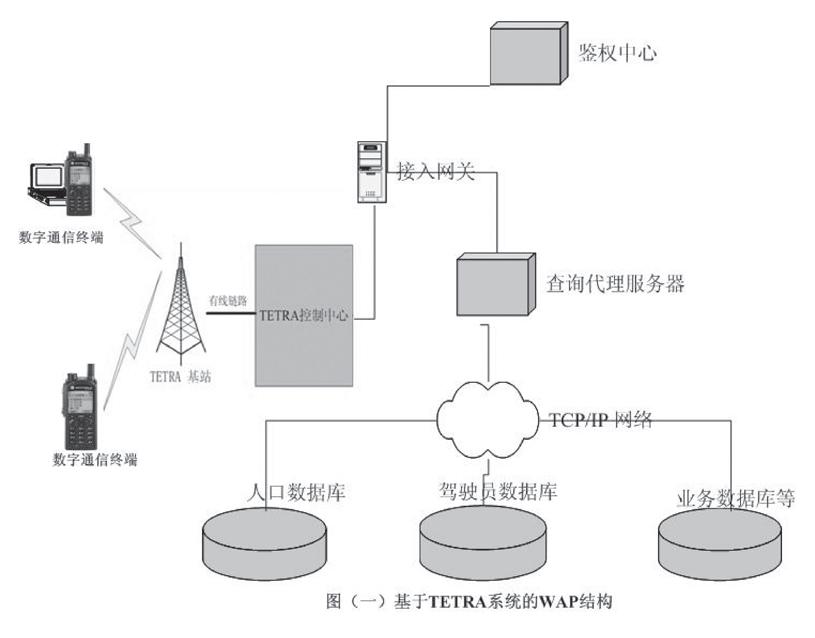

WAP移動警務數據查詢業務系統是由TETRA終端電臺、TETRA無線網絡、TETRA交換中心、WAP接入網關和查詢代理服務器以及數據庫服務器五大部分組成。以下就是基于摩托羅拉350MHzTETRA系統的WAP業務系統拓?fù)浣Y(jié)構圖：

其中，TETRA無線網絡由摩托羅拉350MHzMTS4基站實現覆蓋，TETRA交換中心是摩托羅拉Dimetra系統交換平臺，而WAP接入網關和查詢代理服務器（以下簡稱“WAP網關”）是實現WAP業務應用開發的核心，其采用了一臺配置較高的PC服務器，實現了協議轉換、接入網關、內容編解碼代理、緩存代理等功能，處理各種WAP請求，實現WML編碼與HTML編碼之間的相互轉化及相關的應用服務。

對于WAP網關的管理即可采用HTTP協議實現本地管理的方式，也可以采用SNMP協議通過遠端間接實現管理，而Web服務器采用的則是Windows2000Server版中自帶的微軟IIS5（Internet Information Server 5）。這款Web服務器物美價廉，可用于網絡流量不大的應用，適合目前的開發和需求。如果將來WAP業務大范圍推廣或增加更多的應用功能，可通過增加接入網關和代理服務器的數量、將IIS5升級為WebSPHERE等性能更好的Web服務器等可實現系統容量擴容，提升WAP用戶接入和查詢數據的速度。

數據庫采用的是普及性和可靠性較高的Oracle9i數據庫系統，可將用戶數據批量導人數據庫后，通過在Web服務器中部署的ASP代碼訪問數據庫。

2. 終端電臺配置說明
在本W(wǎng)AP業務的測試和使用過程中，終端電臺主要采用的是摩托羅拉MTP850手持電臺，這種電臺可與350MHzTETRA系統很好的匹配，實現MSPD功能(多時隙捆綁寬帶數傳)，最高可提供28.8Kbps的數據傳輸速率，更好的承載WAP移動警務數據查詢業務。

終端電臺在參數設置工程中，都要進行WAP功能權限的設置，并根據實際需要開啟MSPD功能。結合系統的接入網關和代理服務器情況，可設置多個代理服務器，由于本測試系統只提供一個代理服務器，只要將相應代理服務器IP地址寫入、并開啟相應遠端端口即可。WAP網關的入口地址可以設置在電臺的“WAP參數”的主頁地址處，也可以根據需要將入口地址存入相應的“書簽”，方便進行WAP網關門戶網頁的訪問。

3. WAP業務實現過程
整個WAP業務實現過程從終端用戶開始：
首先用戶通過電臺向350MHzTETRA系統發送建立WAP接入請求，系統將根據電臺ID號，為其分配一個IP地址；
然后電臺將通過無線方式連接到TETRA交換中心的分組數據服務器，并通過分組數據服務為電臺選擇合適的路由，經TCP/ IP網絡到達WAP網關；
WAP網關根據相應的請求，與相關數據庫服務器通過HTTP或HTTPS協議相連接，取得相應數據并將相應數據作格式轉換，通過交換中心和無線數傳信道，將內容傳送給電臺，實現WAP數據庫瀏覽訪問服務。

4. 安全與保密
安全保密對于公安專網和移動警務數據查詢是至關重要的。350MHzTETRA系統可有效防止非法用戶的入侵，同時WAP網關也可實現密碼保護功能，將用戶密碼與終端電臺ID號相捆綁，使得用戶使用時必須提供與終端電臺ID號相對應的密碼才可以登錄，有效保證了WAP業務的安全與保密。

實際使用情況
目前接入本350MHzTETRA系統的用戶終端電臺共約300部，全部具備MSPD功能，并開通了WAP移動警務數據查詢業務。在實際使用中，MSPD功能不僅提高了WAP業務的成功率，也大大的提高了傳輸速度，使WAP業務更加便捷。

下面就WAP業務的“查詢機動車信息”為例，考驗一下WAP業務的實戰效果。

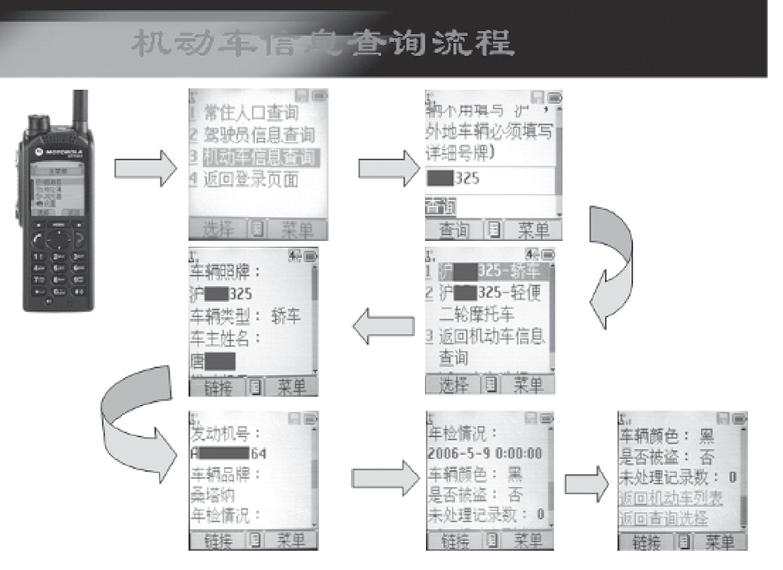

上圖為WAP業務的“查詢機動車信息”的整個終端電臺流程及結果，整個查詢過程歷時26秒，具體時間分布如下:
