總裝備部工程設計研究總院 尚國強

本文以北京奧運會開幕式和國慶60周年聯歡晚會通信指揮系統為例，簡要介紹了現代大型演出活動中有線通信、無線通信以及兩者相互融合的指揮調度系統的結構、功能和要點，以及在實際操作運行中應注意的方面。

現代大型演出活動表現出來的一個鮮明特點是規模宏大，參加的演出和技術部門眾多，指揮和協調關系復雜，話務量大，對通信系統的功能和可靠性、實時性要求較以往有了大幅度的提高，有必要建立一個高技術、高標準、高可靠、高效率、高度安全、功能齊備的通信指揮調度系統。筆者作為北京奧運會開閉幕式和國慶60周年聯歡晚會通信系統的主要設計人和現場運行負責人，成功地保障了通信系統的正常運行�，F(xiàn)就其中的一些關鍵問題做一下簡要概述。

一、系統結構
大型演出活動中的內部通信系統需要保障的方面很多，包括總導演及執行總導演的總指揮系統，各技術、制作、演出、后勤等團隊的內部通話系統，總指揮系統對各個技術、制作、演出部門的指揮系統以及對演員的廣播系統。涉及有線系統、無線系統和廣播系統的綜合平臺。所以，通行的做法是采用可以集成有線和無線系統的矩陣通話系統作為基礎。其中，各個有線和無線分系統通過不同的接口和接口設備接入通話矩陣，通過計算機管理控制矩陣各個輸入輸出端口的交叉連接關系。矩陣系統為四線制系統，一般設立一臺主矩陣，管理主要的有線無線接口。為保證系統的可靠性，多矩陣設計時必須采用雙光纖環網冗余設計，其優點是在一條連接線路故障時不影響整個系統的運行。

二、系統功能及設計要點
上述網絡構成的內部通信系統，可以將所有的有線通信系統、無線通信系統和廣播系統非常靈活方便的整合在一起，實現有線無線會議通話、點對點通話、廣播、組播等通話功能，通過奧運會開閉幕式的實踐證明，這種設計可以完全滿足現代大型演出活動的需要，且非常靈活方便。

其中，有線系統主要為調度面板和Party-Line系統。調度面板可以方便的將多個通話信道集成在一個面板上，非常方便系統指揮員使用，如演出的執行導演，燈光、音響、舞臺機械等部門的主要運行人。另外，對于執行導演的面板，通話信道應盡量集中，原則是用最少的信道呼叫到所有需要接受指令的人。Party-Line系統在使用中發現最好一個party-line線路具有兩個獨立的信道，因?yàn)榇蠖鄶?shù)固定崗位操作者除了需要聽到本系統的指揮口令外，還需要聽到執行導演的指令以判斷演出進程或者需要聽到現場加cue的音樂以提前準備自己的操作動作。這一點也是非常關鍵的，在奧運會開幕式保障時，幾乎所有的Party-Line用戶都要求使用雙信道的腰包。

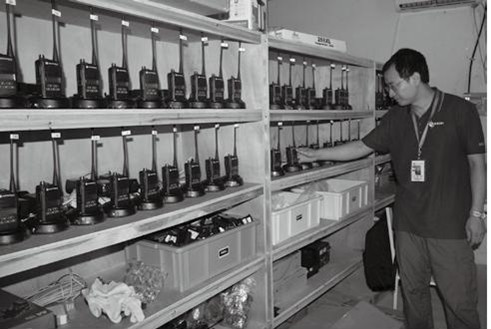

無線系統主要包括普通單雙工對講機、無線雙工腰包和第三方系統集群接入等。普通模擬對講機因其使用方便、通話快捷的優點，在大型演出活動中得到大量的應用。北京奧運會和國慶60周年聯歡晚會均大量使用了摩托羅拉專業對講機，北京奧運會開幕式共使用摩托羅拉對講機1000臺左右，國慶60周年聯歡晚會共使用摩托羅拉對講機近1300臺。模擬對講機使用廣泛，幾乎覆蓋所有的工作崗位，對設備的性能要求較高。要求具備足夠的工作時間和通話距離，對設備的防水、防塵也有很高的要求，摩托羅拉 CP1300/CP1660均滿足以上要求，尤其是設備的可靠性和續航時間均很好的滿足了使用要求。

使用相應的發送接收基站設備可以將移動用戶使用的模擬無線信道接入到內部通信系統中來。使用方式分為收發同頻的單工模式（圖1）和收發異頻的半雙工模式。單工模式簡單方便，用戶之間通話可以接入內部通信矩陣系統但不依賴于基站設備，半雙工模式對于有線系統呼叫對講用戶來說，其工作模式是雙工方式，不會產生同時講話時的無線沖突，比較有利于高一級的指揮員使用。

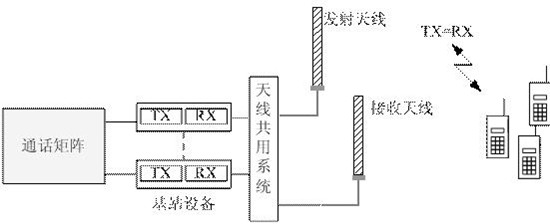

圖1單工模式示意圖

單工模式基站設備收發同頻，需要設立一個切換機制，保證在發射天線工作時，同頻接收模塊關閉。

三、實際運行中應注意的方面
在系統的實際運行中，有許多需要特別注意的問題。

在大型活動中，無線頻率資源擁擠，作為演出的指揮系統，一般需要大量的無線信道。如北京奧運會開幕式，普通模擬對講信道就達到了56個，國慶60周年晚會達到了45個。其中，對于半雙工系統來講，每一個單獨的信道均需要兩個頻點。如此大量的頻率，必須花相當?shù)木�力注意各頻率之間的互調干擾，尤其是三階互調干擾。需要有經驗的無線工程師，通過科學的計算，得到無互調干擾的頻點進行申請，至少應保證自己所申請的頻率不會干擾自身的系統。另外，必須對自己工作頻譜進行監測，以隨時發現外來的各種干擾及時排除。

由于無線系統通過接入設備接入到了內部通信矩陣系統，所以通過編程可以非常方便的將有線系統和無線系統進行頻道整合，除了調度面板外，有線Party-Line腰包也可以將其中一個或所有的頻道都和無線對講頻道連接起來。
