主頁（http://www.130131.com）：數字IP互聯方案簡介與應用

一、產品概述：

IP多站互聯功能是海能達DMR的一個數字功能,它可以將多個位置分散的相同或不同頻段的中繼臺通過IP網絡連接起來,形成一個不受地域限制的無線通信網絡,移動終端可以在該網絡下自動漫游,實現語音和數據通信。

與傳統的模擬通信系統組網相比,IP多站互聯不需要租用專用有線鏈路(leased line)(T1/E1),節省基礎建設和維護費用。

二、產品功能特點

1. 語音業務(個呼、組呼和全呼)

2. 數據業務(短消息、GPS等)

3. 信令功能(呼叫提示、遠程監聽、對講機檢查、PTT ID和別名等)

4. 漫游功能

5. 數模系統互聯,平滑過渡

三、產品優勢

1. 通過IP網絡將多個分散的區域互聯,實現跨區域大范圍網絡覆蓋

2. 支持跨區域無縫漫游

3. 可輕松實現不同頻段的多個中繼臺網絡互聯互通

4. 支持?jǐn)?shù)據應用開發,如調度、遠程診斷等

5. 可通過有線和無線方式實現數字網絡和模擬網絡的背靠背互聯,保護用戶原有投資,實現平滑過渡

四、設備需求

PDT數字中繼臺(RD980)

PDT數字終端(PD780/700、MD780)

交換設備

路由設備(可選)

寬帶無線接入設備 (可選)

網線

五、網絡結構

1. 局域網

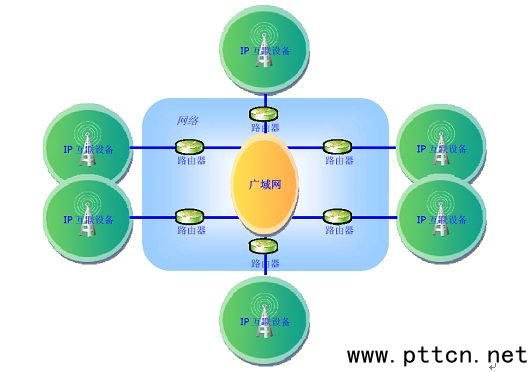

2. 廣域網

六、應用案例——海能達數字IP互聯方案在西北某高校的應用為例

(一)背景資料：

伴隨高校改革的推進,原有精英化教育逐步向大眾化演變,高校招生規模不斷擴大,隨之而來,高校原有的校區空間已經無法滿足學校發展的需要,越來越多的高校正在建設具有新校區或者聯合、兼并別的學校。目前規模較大的學校,一般在同城都擁有2-3個甚至更多的校區,甚至有些分校區甚至還在郊縣或者其它的城市,各個校區之間距離空間距離遙遠。

然而隨著高校多校區建設的進行,校區管理方面的問題也在不斷涌現,原有的管理模式已經不能適應現有的多校區建設模式,擺在我們面前的是急需解決的若干關于多校區管理模式建設的新問題。尤其是接二連三的校園治安惡性事件的發生,讓“平安校園”“校園安全防衛”成為舉國關注的熱點問題。

如何在多個校區之間建立高效統一的管理?如何加強各個校區之間的融合?如果利用現代化高科技的方式,建立一套科學、有效,且節約人力物力,并且能將現有人力物力效能發揮更高的技防安全保衛系統,以保障校園安全,成為“平安校園”最迫在眉睫需要解決的問題。

(二)該高校需求分析

在教育部和公安部的聯合推動下,各個校園開始配備視頻監控、門禁等手段來加強校區的安全防衛。而如何將一個高校的多個校區進行統一集中化的管理,將所有的人防和技防進行整合,讓保衛系統的溝通不受到空間、時間的限制。西北某高校走在了校園安全防衛平臺整合的最前沿。

該高校是我國西北地區的一所重點高校,在所在城市共有3個校區,中間相隔距離大概40分鐘車程。學校老校區占地面積廣大,為了更好地護衛全校師生的安全,學校配備了大量的保衛隊員,人手配備一臺手持終端進行日常通信,為了掃除安全死角,老校區還建設了數臺中繼臺。

隨著兩個新的校區的建立,無障礙地實現三個校區的互聯互通,更好地進行統一的調度管理,提高安保的質量,成為該校新的通信需求。

經過詳細的客戶需求調研分析之后,海能達為該高校提供了一套數字IP互聯解決方案,幫助組建了一套高效的安全防衛系統。

(三)海能達數字IP互聯解決方案介紹

海能達數字IP互聯解決方案,可通過一個標準IP網絡鏈接多個單站點系統,不受地理限制,實現不間斷、不受限的語音和數據通信,最多可以連接單個或者多個站點上的16個中繼臺,形成一個可靠的局域和廣域通信網絡。覆蓋區域的用戶可以與全球任何其他地方的用戶共享語音和數據。日常工作下,各校區獨立通信,各校區內一呼百應,互不干擾,校區安保領導可呼叫其它校區領導或安保人員,當有重要活動或緊急事件時,多個校區安保人員均處在聯網信道,所有人一呼百應,也可分組呼叫,保障日常安保與校園活動的通信。

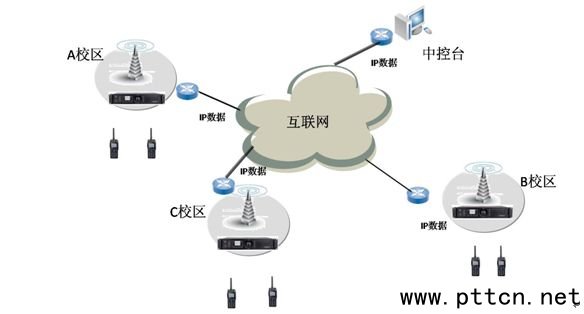

該高校數字IP互聯系統組網圖

系統組成：數字中轉臺、核心路由器、天饋系統、終端設備。

(四)主要特點：

1、系統最多支持16個中轉臺互聯。能將不同地區的校區連接起來,進行統一調度管理。在不同的地理空間里面進行靈活的語言和數據傳輸,不再受到距離的限制和高樓大廈等物體的阻隔;

2、組網靈活,支持多種組網方式,可以基于局域網、廣域網或者兩者組合的方式建設系統;

3、支持語音、短數據業務的互聯互通,既能語音互通,也能互發短信等數據信息;

4、可實現個呼、組呼、全呼及GPS定位功能,各個校區之間可單獨管理,也能將多個校區進行統一的管理,同時能清晰對每個安保人員進行精確的管理;

5、統一覆蓋區域的終端,無需中斷和手動操作,即可自動實現漫游

(五)強大的安全保障功能,為保衛人員的安全保駕護航

該系統具有強大的“安全保障功能”。系統配備海能達數字機PD780,它具備的“手動安全報警管理”和“自動安全報警管理”功能,當使用者在遇到危險時,可以手動按下“緊急報警”鍵,向調度臺發出緊急報警信息;當“倒地報警”功能開啟時,一旦對講機傾斜到設定角度長達一定時間后,對講機會自動發出報警信息,如果工作人員沒有進行手動干預,則對講機默認工作人員已經發生危險,將自動向調度臺發出緊急報警信息。這兩項安全保障功能為安保人員設立了一道安全屏障,在緊急時候為其爭取了更多的機會。

(六)客戶反饋：
