主頁（http://www.130131.com）：如何高效的實現視頻監控系統的安裝與維護 目前，全國乃至全世界，視頻監控系統的應用都非常廣泛，在道路、治安、森林防火、樓宇、工廠、商場等各行各業發揮其重要的作用。我國的平安城市治安監控系統，在全國各省市全面實施，并取得顯著的成果。龐大的監控系統中，前端的快球、攝像機設備，可以說是不計其數;而大型監控系統中前端攝像機的圖像必須通光纖傳輸才能實現大區域的監控圖像傳到監控中心。而其它行業的監控系統，同樣也用到大量的攝像機、視頻光端機傳輸?shù)取?/P> 監控系統中的攝像機和光端機往往是安裝在離地面三四米高的立桿上，或掛在墻壁上，這為快球安裝、調試、維護帶來諸多不便。如果施工人員或維護人員站在三四米高處，還要拿著小監控器、多功能鍵盤、萬用表或手提電腦等進行調試檢測，而且這些設備必須外接交流電源，這樣的施工和維護環境存在一定的危險性和不便利，工作效率也比較低。 針對視頻監控系統前端攝像機、視頻光端機的安裝維護，以及強電測量、設備維修，布線工程等綜合應用，廣州網路通公司研發了手提式視頻監控綜合測試儀STest-895，設備小巧、易用，聚合物鋰電池供電，不需外接電源可工作12小時。有了手持式視頻監控綜合測試儀，施工人員不再需要隨身攜帶小監控器、多功能鍵盤、萬用表等工具了，為安防工程商的施工和維護帶了極大的便利，工程商稱之為“安防工程寶”。 視頻監控系統的安裝和維護 視頻監控系統中，由于每個監控點位于不同的位置，需要花很多人力和時間在前端攝像機(快球)、傳輸設備安裝，以及傳輸線路輔設，如何快速檢測和維護設備和傳輸線路，節省維護成本是工程商們比較頭痛的問題。對于監控系統的維護，通常是對監控設備和傳輸線路進行檢修。如圖1所示。

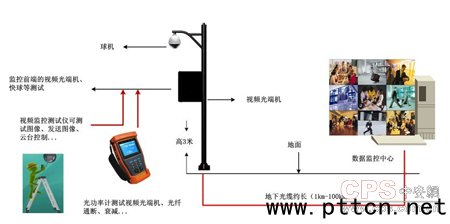

 圖1 視頻監控系統的安裝和維護示意圖 視頻監控系統的監控中心設備如矩陣、視頻服務器、電視墻等，安裝在監控中心機房，設備集中在一個環境比較好的室內運行，監控中心設備出現故障的機率較小;而前端的攝像機、快球安裝在室外，視頻光端機安裝在室外配電箱中，設備要經受風吹雨打、夏天高溫和冬天低溫等惡劣的環境中工作，因此出現故障的機率比較高。對前端監控設備的維護，必須能夠測試攝像機圖像、快球的圖像、云臺控制、視頻光端機的光功率，以及使用萬用表對供電系統進行測試等，才能綜合解決前端設備可能出現在故障。 攝像機維護 當監控中心收不到圖像時，工程人員首先要檢測攝像球或球機是否正常。檢測攝像設備時，工程人員使用視頻監控綜合測試儀表做三方面檢測工作：第一，用儀表測試攝像機是否有圖像，儀表3.5英寸的彩色顯示屏能夠清晰顯示攝像機采集的圖像，如果儀表收不到圖像或收到的圖像異常，說明攝像機存在故障;第二，使用監控綜合測試儀的視頻信號衰減測量，測量攝像機的視頻復和電平，正常范圍是800-1000mV，電平太低會造成圖像變暗，電平太高會造成虛影;第三，使用儀表的萬用表，測量攝像機的變壓器供電是否正常，一般變壓器輸出是直流12V，球機的變壓器輸出是交流24V，變壓器是監控系統中故障率比較高的配件。 云臺控制維護 安防監控系統中，云臺或球機應用很廣泛，監控中心工作人員可以機動的調整攝像角度，當云臺或球機不受控制時，或者在某個位置轉動不了，工程人員需要攜帶多功能鍵盤測試云臺或球機的轉動是否正常。但是，不同的云臺或球機廠家，他們擁有自己專用協議，工程商維護球機時就要帶相應的多功能鍵盤測試，有可能要帶多個鍵盤以備測試不同的球機使用。工程人員使用視頻監控綜合測試儀很好的解決這個問題，因?yàn)樗鼉?nèi)嵌入了Pelco-D/P、BOSCH等三十多種協議，和專用于測試云臺轉動的云臺續轉測試功能，工程人員可以通過儀表操作云臺不停轉動，觀察云臺轉動時是否有卡位的現象。 視頻光端維護 視頻光端機分為發射端設備和接收端設備，發射端設備和攝像機一樣置于室外 ，工程人員通常是對發射端設備過行維護測試。對于光端機的檢修工作，分三個步驟進行測試。第一，用視頻監控綜合測試儀的萬用表測量光端機的供電是否正常，一般電源輸入是直流5V;第二，測量光端機的光纖輸出功率是否正常，發射端發射波長是1310n接收波長1510n，20KM的光端機一般發射功率是-9dBm左右;第三，測試光端機的視頻端口和RS485/RS232通信是否正常。監控綜合測試儀發送標準彩色圖型條圖像信號到視頻光端機，監控中心收到視頻光端機送來的測試彩色條，說明視頻傳輸部份正常;用儀表的RS485/RS232數據捕捉功能接收光端機的控制信號，如果接收到監控中心發送過來的控制代碼，說明光端機的RS485/RS232通信傳輸正常。 BNC同軸電纜傳輸維護 目前的視頻監控系統，傳統的模擬圖像占主導地位，IP數字?jǐn)z像由于兼容性等問題，暫時未來得到普及。一般小區域的監控系統如工廠、樓宇，直接采用BNC同軸電纜傳輸圖像，BNC同軸電纜由于抗干擾性弱，而且每條BNC線纜只能傳輸一路視頻，但由于監控區域小，采用同軸電纜傳輸相對成本較低，BNC同軸電纜得以普遍使用。BNC線纜由于老化、人為損壞等原因，造成視頻圖像質量下降甚至中斷，在維護工作中通常需要檢測BNC線纜是否有問題。 工程人員對線纜維護時，使用綜合測試儀做三個步驟的工作，第一，在攝像機端，將BNC線纜接入儀表，使用儀表的圖像發生器發送標準彩色圖型條，正常情況下，監控中心的監視器應該收到同樣的彩色圖型條，這個步驟判斷BNC線是否斷開，監控中心收到圖像色彩是否正常;第二，在監控中心，使用儀表的視頻信號衰減測量功能，測量視頻復和電平經過BNC線纜傳輸后是否衰減過大，一般正常是800-1000mV，衰減過大會造成圖像抖動、圖像變暗等現象。第三，如果BNC線纜中間斷開，因?yàn)锽NC線纜埋在線槽里，工程人員沒有測試工具要找出故障點非常困難，使用綜合測試儀表的測線功能，儀表發射信號并測量出大概斷點位置，為工程人員馬上找到斷點位置，大大提高工作效率。 光纖傳輸維護 光纖傳輸具有容量大、高速率、高穩定性等特點，視頻監控系統越來越多采用視頻光端機、光收發器等光纖設備來傳送視頻圖像和控制信號。高速公路監控、平安城市監控等大規型的監控系統采用光纖傳輸來實現高穩定的視頻傳輸，隨著光纖通信技術發展，視頻光端和光纖線纜價格越來越低，視頻監控系統采用光纖傳輸已經非常普及。光纖傳輸通常是應用在幾百米到一百公里之間信號傳輸，對光纖線纜進行檢測也是必不可少的環節。對于光纖的維護，工程人員必須使用專業的光纖測試儀表，如光源、光功率計、OTDR等。穩定光源是專門用來發出高穩定功率值的雷射光，雷射光經光纖傳輸后有一定的衰減，通過光功率計測量經光纖傳輸后的功率值，計算出光纖損耗值是多少dB。測量光纖耗時，必須用光源和光功率計配對使用，才能準備計算出光纖損耗;而OTDR是用來測量光纖的斷點位置的儀器，它探測光纖大概在多少公里處斷開，但OTDR的造價太高，規模較小的工程商可以采用光纖尋障儀來測量斷點位置。對于小規模的工程商，最需要的光纖測量工具就是光功率計，因?yàn)殚L(zhǎng)距離的光纜通常是電信運營商或廣電系統進維護，小規模的工程商只需要測量光纖設備的功率和光纖損耗，找出問題所在就足夠了。
|
